دورة CISCO شهادة CCNA Routing And Switching الدرس 3 : الروتر Router

أول شيء قد يتبادر لدهنك عند سماع مصطلح Router هو دلك الجهاز الذي أنت متصل عليه الأن بالأنترنت. لاكن الأمر يختلف تماما. فالجهاز الذي تملكه في منزلك هو فقط نمودج بسيط جدا لجهاز Router الحقيقي. الـ Routers أو بالفرنسية Routeurs هو نوع خاص من الحواسيب لأنه يتكون من نفس مركبات الحاسوب العادي. من معالج UC، ذاكرة Memory، نظام BUS، وأيضا من مختلف المنافذ. Routers تم تصميمها للقيام بوظائف خاصة و التي لا يستطيع الحاسوب العادي القيام بها. مثلا الـ Routers يمكنها أن تربط بين الشبكات الأخرى و تتواصل فيما بينها، واختيار المسار الجيد الذي ستسلكه هاذه البيانات. و كما الحال بالنسبة للحواسيب العادية التي تتطلب نظام تشغيل فكدلك الـ Routers تتطلب نظام تشغيل لا كنه على شكل برنامج يسمى (Internetworking Operating Software (ISO. هاذا النظام يوفر واجهة للقيام بعملية ضبط أجهزة Routers من خلال ملفات الإعداد. هاذه الملفات تحتوي على تعليمات و إعدادات التي تتحكم في حركة المرور الداخلة و الخارجة على مستوى الـ Routers. تحديدا يتم استعمال بروتوكولات التوجيه، فتقوم Routers باختيار المسار الجيد لحزم البيانات.

معالج (Processor (UC : يقوم بتنفيذ تعليمات IOS. وظائفه الرئيسية، هي تهيئة النظام، التوجيه والسيطرة على واجهة الشبكة.

ذاكرة RAM : تمكن من تخزين بيانات جدول التوجيه لذاكرة Memory cache التي تمة معالجتها من طرف Processor

ذاكرة NVRAM : تستخدم لتخزين إعدادات الاشتغال. التي تم إعدادها على ذاكرة RAM لأن هاده الأخيرة ذاكرة مؤقته و بالتالي فعند إعادة تشغيل الروتر ستضيع هاده المعلومات أما ذاكرة NVRAM  فهي ذاكرة من نوع EEPROM و بالتالي حتى لو تم إطفاء الروتر ستبقى  البيانات مخزنة على هاده الذاكرة.

flash memory : تستخدم لتخزين Image كاملة لنظام تشغيل IOS. يمكن أن تتم ترقية Image الروتر عن طريق تحميل فلاش IOS جديدة.

ROM : هي الذاكرة المسؤولة عن بدء تشغيل الروتر عن طريق تشخيص الأجهزة و التحقق من وجودها بعد دلك تقوم ROM بتحميل نظام IOS على ذاكرة Flash memory

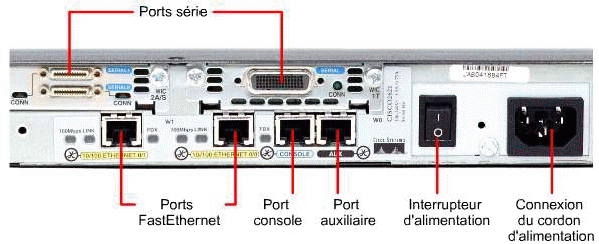

المنافذ تمكن الروتر من الاتصال بالأجهزة الأخرى وهي :

منافذ LAN هي عامتا تكون منافذ Ethernet أو منافذ Token Ring تستخدم لتوصيل الأجهزة التي تعمل في نطاق LAN متلا حاسوب ، HUB ، Switch

منافد WAN هي منافذ تستعمل لتوصيل أجهزة Routers فيما بينها عن طريق منافذ تسمى Serie

منفذين Console و Auxiliary تستعمل للقيام بعملية ضبط الروتر، عن طريق توصيلها مع الحاسوب تم فتح واجهة Terminal التي يتم العمل عليها عن طريق إعطاء الأوامر للقيام بعملية ضبط الروتر.

يمكن إضافة بطاقات شبكة أخرى للمنفاذ على الروتر في أماكن تسمى Network Card slot و دلك لتوفير منافذ Ethernet و Serie أكثر عند الحاجة.
