الدرس 18 بطاقة الصوت Carte son , Sound card

بطاقة الصوت بالفرنسية Carte son بالإنجليزية  Audio card أو Sound card وهي قطعة تكون إما مدمجة مع البطاقة الأم أو مستقلة عنها ويتم إضافتها إما عبر منفذ PCI أو ISA. بطاقة الصوت قادرة على معالجة الصوت سواء الصوت الصادر من الحاسوب أو الصوت الداخل إليه. العناصر الرئيسية لبطاقة صوت :
بطاقة الصوت Carte son , Sound card
المعالج DSP الاسم الكامل digital signal processor المسؤول عن معالجة الصوت الرقمي.
المحول الرقمي التناظري بالفرنسية convertisseur digital-analogique بالإنجليزية DAC (digital to analog converter) لتحويل بيانات الصوت من الكمبيوتر لإشارة تناظرية إلى نظام استنساخ الصوت.
المحول التناضري الرقمي ADC
موصلات الإدخال و الإخراج بالفرنسية entrées-sorties بالإنجليزية input-output
موصول الإخراج باللون الأخضر بشكل  jack standard 3.5 mm يسمى كدلك Line Out ، Speaker output  أو SPK وهو موصل خاص بإخراج الصوت من الحاسوب إلى السماعات أو مكبرات الصوت.
موصل الإدخال بالفرنسية entrée ligne  بالإنجليزية Line in لتوصيل أجهزة التعديل على الصوت مثلا audio mixer
موصل الإدخال الميكروفون microphone يسمى كدلك Mic هو على شكل jack 3.5 mm باللون الوردي موصل خاص بإدخال الصوت إلى الحاسوب عبر الميكروفون لتسجيل أو محادثة مباشرة على الأنترنت.
الموصل الرقمي Sony Philips Digital Interface يختصر في S-PDIF أو S/PDIF وهو موصل قادر على نقل بيانات الصوت رقميا وليس تناظريا.
موصل MIDI لربط ألات موسيقية أو منفد للألعاب.
موصلات الإدخال و الإخراج الداخلية :
موصل قارئات الاقراص CD-ROM / DVD-ROM وهو مواصل يتم ربطه بكابل مع بعض قارئات أقراص CD التي يوجد على واجهتها منفد لربط سماعات أو مكبر صوت.
منفد مساعد يسمى AUX-In خاص بربط مصادر صوتية أخرى داخليا كربطه مثلا مع بطاقة التلفاز Carte TV و وهو بلون أبيض.
منفد TADTelephone Answering Devices خاص لربط أجهزة الرد على المكالمات الهاتفية وهو بلون اخضر.

تغيير أو تركيب بطاقة الصوت
أولا نقوم بفتح الحاسوب
بطاقة الصوت Carte son , Sound card

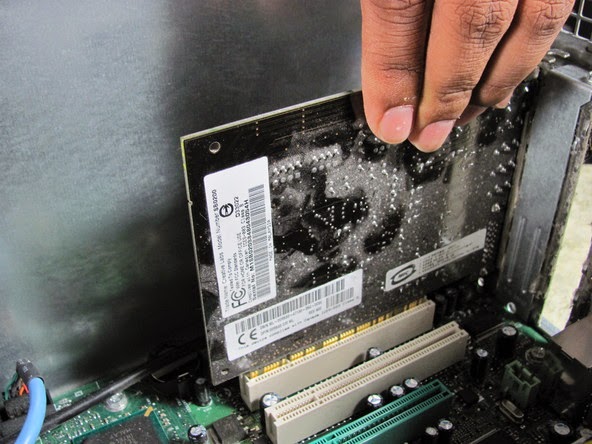

نقوم بوضع بطاقة الصوت في منفد PCI
بطاقة الصوت Carte son , Sound card

ثم بعد دالك نقوم بإحكام وضعها عبر البراغي أو حسب نوع إحكام البطاقات التي يتوفر عليه صندوق حاسوبك
بطاقة الصوت Carte son , Sound card
