الدرس 14 منفذ ATA, IDE, EIDE

ATA الاسم الكامل Advanced Technology Attachment هو منفد موجود على اللوحة الأم يسمح بتوصيل أجهزة التخزين، تم إصداره في 12 ماي 1994 من طرف ANSI، رغم أن الاسم الرسمي الذي أطلق على هادا المنفذ هو ATA إلى أنه معروف تحت الاسم التجاري (IDE (Integrated Drive Electronics أو (Enhanced IDE (EIDE , E-IDE، منفذ ATA كان مقررا أساسا لتوصيل الأقراص الصلبة HDD لاكن تم تطويره في ما بعد ليمكن من توصيل أجهزة أخرى قارء الـ CD و DVD

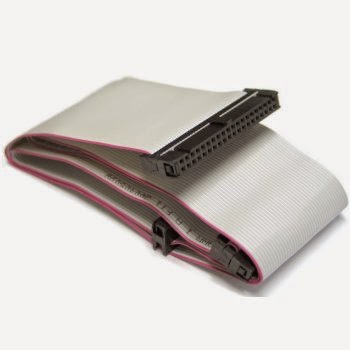

منفد ATA يمكن من توصيل الأجهزة مباشرتا مع اللوحة الأم بواسطة حزمة أسلاك تمسى بالفرنسية Nappe IDE و الإنجليزية Ribbon IDE يتكون هادا الكابل من 40 سلك متوازي بثلاث موصلات واحد يركب على اللوحة الأم و الثاني و الثالث تستعمل لتركيب جهاز أو جهازين كحد أقصى.

في حالت تركيب جهازين على نفس الكابل هناك معايير يجب احترامها : يجب أن يكون هناك جهاز (الرئيس) بالفرنسية Maître الإنجليزية Master الجهاز الأخر هو (التابع) بالفرنسية Esclave بالإنجليزية Slave ويتم تحديد هاده الخواص من الأجهزة عبر الـ jumper يمكن تحويله من مكان لأخر للحصول على الترتيب المناسب.

إدن الموصل باللون الازرق يتم توصيله مع البطاقة الأم الموصول باللون الأسود سيتم تركيبه مع الجهاز Master أما الموصول باللون الرمادي فهو لتوصيل الجهاز Slave

انتقال البيانات يتم عبر بروتوكول يسمى (PIO (Programmed Input/Output يمكن الأجهزة من تبادل البيانات مع ذاكرة الوصول العشوائي RAM باستخدام الأوامر التي تدار مباشرة من قبل المعالج CPU. وبدالك، يمكن نقل البيانات بسرعة كبيرة وهادا قد يفرض عبئا ثقيلا على المعالج وتبطئ النظام برمته. هناك 5 طرق PIO تحدد معدل نقل الحد الأقصى.

Mode PIO	Débit (Mo/s)
Mode 0	3.3
Mode 1	5.2
Mode 2	8.3
Mode 3	11.1
Mode 4	16.7

Direct Memory Access) DMA) تقنية تساعد على تخفيف العبء على المعالج CPU خلال السماح لكل جهاز الوصول إلى الذاكرة RAM مباشرة. هناك نوعان DMA single word و DMA multi-word وهادا جدول يوضح أكتر.

Mode DMA	Débit (Mo/s)
0 (Single word)	2.1
1 (Single word)	4.2
2 (Single word)	8.3
0 (Multiword)	4.2
1 (Multiword)	13.3
2 (Multiword)	16.7

معيار ATA مبني في الأصل على وضع نقل غير المتزامن، بمعنى أن إرسال الأوامر و إرسال البيانات ترسل على إيقاع التردد fréquence. ومع دلك فإن إرسال البيانات و الأوامر لا تحدث في وقت واحد. لزيادة معدل نقل البيانات فمنطقيا يجب الرفع من التردد, لاكن يطرح إشكال أخر و هو في منفد يرسل البيانات بالتوازي فعند زيادة التردد يطرح مشاكل التداخل الكهرومغناطيسي.

Ultra DMA يسمى كدلك UDMA تم تصميمه من أجل تحسين واجهة الـ ATA و هي تستخدم Codes CRC للكشف عن اخطاء الإرسال. Ultra DMA كدالك تحدد وتيرة نقل البيانات.

Mode Ultra DMA	Débit (Mo/s)
UDMA 0	16.7
UDMA 1	25.0
UDMA 2 (Ultra-ATA/33)	33.3
UDMA 3	44.4
UDMA 4 (Ultra-ATA/66)	66.7
UDMA 5 (Ultra-ATA/100)	100
UDMA 6 (Ultra-ATA/133)	133

معيار ATA متوفر في عدة إصدارات:

ATA-1 يعرف باسم IDE على Nappe تتوفر على 40 سلك يمكن من تمرير 8 أو 16bits يصل صبيبه إلى 8.3Mo/s, يمكن من توصيل جهازين, أما التقنيات المتوفرة فيه  (PIO (Programmed Input/Output و (DMA multiword (Direct Memory Access

ATA-2 يعرف باسم EIDE على Nappe تتوفر على 40 سلك يمكن من تمرير 8 أو 16bits يصل صبيبه إلى 16.6Mo/s, يمكن من توصيل جهازين, أما التقنيات المتوفرة فيه  (PIO (Programmed Input/Output و (DMA multiword (Direct Memory Access

ATA-3 يسمى كدلك ATA Attachment 3 Interface و هو يمتل تعديل طفيف للـ ATA-2 تم تعزيزه من حيت سرعة نقل البيانات كدلك تحسين جودة الإرسال ومنع الاعطال  S.M.A.R.T Self-Monitoring Analysis and Reporting Technology وكدلك من الناحية الأمنية كحماية القرص الصلب بكلمة سر تخزن في الـ BIOS أما التقنيات المتوفرة فيه PIO و DAM

ATA-4 يسمى كدلك Ultra-ATA/33 تم تعديل LBA لزيادة سعة القرص الأقصى 128Go

ATA-5 يحدد طريقتين جديدتين لنقل  3 . 4 Ultra ATA/66 / Ultra DMA/66 Ultra-DMA  يتميز بـ Nappe بعدد أسلاك 40 أو 80

ATA-6 يحدد طريقة نقل Ultra DMA/100 يسمى كدلك DMA mode 5 / Ultra-ATA100 يمكن من تحقيق صبيب يصل إلى 100Mo/s وهو يتوفر أيضا على ميزيه جديدة تسمى Automatic Acoustic Management AAM لضبط سرعة الوصول إلى الأقراص التي تدعم هذه الوظيفة تلقائيا من أجل الحد من ضوضاء التشغيل AAM Automatic Acoustic Management

ATA-7 يحدد طريقة نقل Ultra DMA/133 يسمى كدلك Ultra DMA mode 6 / Ultra-ATA133 يمكن من تحقيق صبيب يصل إلى 133Mo/s
